TYPL系列螺桿泵智能直接驅動裝置是由螺桿泵永磁變頻電機和智能變頻柜組成的一體化裝置，是力久電機針對油田開發的一種高效節能電機產品，它是在電力電子器件、計算機技術、稀土永磁材料不斷發展的基礎上開發的一種新型一體化產品。



  螺桿泵永磁變頻電機部分主要由定子和空心軸結構的永磁轉子組成。定子由帶機座的有繞組定子鐵心、上、下端蓋、承重等部分組成；轉子由空心軸、轉子鐵心和按一定規律排列的永磁體組成，空心軸內設有機械密封裝置，用戶可將螺桿泵的光桿從轉子的空心軸穿過，由方卡子將光桿和電機軸剛性聯接，傳遞轉矩。

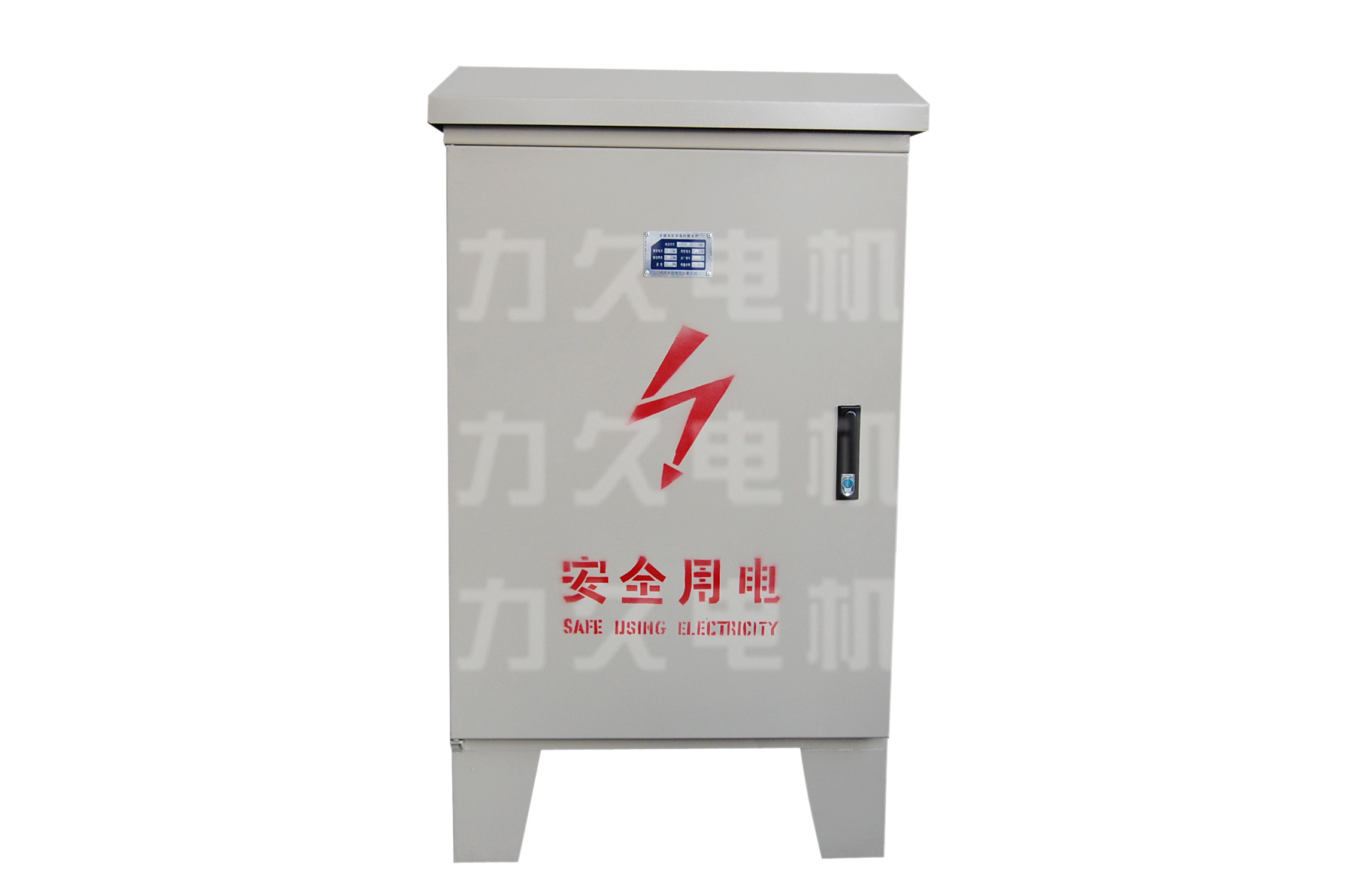

  智能變頻柜采用最先進的無傳感器矢量控制技術對永磁變頻電機進行磁場定向控制，始終保證整個系統高效節能，高精度控制。針對油田螺桿泵的特點設計了在停電、停機、故障時對螺桿泵進行柔性制動，使其螺桿彈性緩慢釋放，從而保證設備和人身的安全?？刂乒癫捎肈S862-4型三相有功電能表，該表系雙圓盤雙寶石結構，鐵芯采用分離形式，電壓元件為分離式疊片結構，性能穩定。電能表經電壓、電流互感器接入，能準確計量三相三線制電網中的有功電能。控制柜帶有遙控控制器，在30米范圍內能實現對控制柜的遠距離遙控控制，操作方便且安全可靠。
